深層解讀潔凈FFU風機過濾機組
2023-03-27 08:24:26 admin
深層解讀FFU風機過濾機組,本文就FFU的起源、使用場所、概念、原理 、主要部件、四種控制方式進行解讀。讓使用者了解更多的FFU相關知識。
順便介紹一下“梓凈”牌FFU凈化單元特點：
1.FFU外形尺寸（mm）：1175*575*320，外觀精美。
2.百級FFU層流罩箱體和高效過濾器采用分體式設計,安裝,更換高效更方便。
3.百級FFU層流罩風機采用臺灣直驅式離心風機,工作時間長達10萬小時以上。
4.百級FFU并具有節能、計算機集中控制、運行穩定、噪聲低、數字化調整等特性。
5.百級FFU采用獨特的風道風速均勻，整個出風面以0.45m/s-0.75m/s風速均勻送出。
6.百級FFU殼體可選用鏡面不銹鋼、鍍鋁鋅板、冷板靜電噴塑制做美觀大方。
7.FFU出廠前均按美國聯邦標準（209E）用激光粒子計數器逐臺掃描檢測，確保質量。
8.FFU適用于10~100000級無塵車間，便于整體運行集中控制。
一．FFU風機過濾機組概況
1. FFU風機過濾機組的起源與現狀
1.1 FFU風機過濾機組的起源：FFU最早出現于一些有高潔凈度(≥100級 聯邦標準209E)要求的改造項目當中，用來解決以下三方面的問題：
1.1.1潔凈室吊頂空間不夠：在一些有高潔凈度要求的場合，潔凈室吊頂上部的送風靜壓箱有一個很大的作用就是來平衡潔凈室的橫斷面上的壓力，但是當使用FFU的時侯，潔凈室的吊頂被分成了若干模塊，我們可以通過調節每個模塊(即FFU)來滿足吊頂上部送風靜壓箱的壓力平衡的要求，從而大大降低了對該靜壓箱高度的要求。在一些改造項目當中，當受層高限制時，FFU有效地解決了這一問題。
1.1.2潔凈室靜壓不足：在一些改造項目中，由于條件限制，使得送風阻力很大，單獨靠空調機組的送風壓力來克服有困難，由于FFU自帶動力，可以很好地解決這一問題。
1.1.3空調機房面積不夠：有一些改造項目，由于空調機房面積較小，不可能容納大的空調機組，此時，用FFU的自帶動力來彌補這一缺陷，從而可以減小使用的空調機組。這一優勢也被應用到一些潔凈度要求較低(如 1000級 10000級 聯邦標準209E)的場合。
1.2FFU風機過濾機組的現狀： 普遍難以適應“環境因素”，質量雖然普遍高于國產公司，但1年后的穩定性測試普遍不理想；而大部分國內低端的工程質量也較差強人意。近年，凈化工程行業開始注重產品質量與穩定性的雙向驗收標準，并逐步以實地檢測數據（之前多依靠行業報告）更真實的體現工程性價比，已經遠遠超過國際品牌，成為國內FFU的新國際標準企業。
2.FFU風機過濾機組的概念：FFU為英文縮寫， 全稱為 Fan Filter Units, 中文意思為"風機過濾器單元"。確切地說是一種自帶動力、具有過濾功效的模塊化的末端送風裝置。
3.FFU風機過濾機組的原理 ：風機從FFU頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風面以0.45M/S±20%的風速勻速送出。
4.FFU風機過濾機組的主要部件 ：a. 初效過濾器 b. 外殼體 c. 風管連接部件 d. 電機 e. 葉輪 f. 氣流均衡裝置 g. 高效過濾器
h. 金屬防護網 i. 刀緣 j. 控制元件
4.1下面，我們對FFU風機過濾機組解決方案里面各個部件進行分析介紹：
a、初效過濾器：主要防止因施工、檢修或其它意外情況產生雜物而可能造成的對高效過濾器的傷害，起到保護高效、延長使用壽命。
b、外殼體：組成材料大致有鋼板、鋁板、鋁合金、硬塑、不銹鋼等幾種，不同廠家和不同的使用環境有不同的選擇，厚度大約為1.2~2.0，視厚度情況有些可以載人。
c、風管連接部件：在潔凈級別較低(≤1000級 聯邦標準209E)的場合，此時吊頂上部沒有靜壓箱，帶有風管連接部件的FFU使得風管和FFU的連接十分方便。
d、電機 ：目前，交流電機和直流電機在FFU中都有使用，直流電機的體積大，造價高，控制容易實現，能耗較高。交流電機的體積小，造價低，控制需要相應的技術，能耗較低。現在FFU所使用的 電機的壽命大約為4~10萬小時不等。一些優秀的電機會有相應的技術，如無油潤滑，密封軸承，帶過熱保護，換向器壽命得到顯著提高等。
e、.葉輪： 葉輪有兩種形式，前傾和后傾，前傾有利于增加氣流組織的矢向流動，增強去除塵埃的能力。后傾有利于降低能耗，減小噪音。
f、氣流均衡裝置：隨著FFU的不斷普及，絕大部分廠家都開始裝配氣流均衡裝置，用來調整FFU的出口氣流， 從而改善潔凈室的氣流分布。目前，這種均衡裝置大約分為三種：一種為孔板， 主要通過板上的孔的疏密分布來調節FFU的出口氣流。一種為格柵，主要通過格柵 的疏密來調節FFU的出口氣流。另外一種為動力曲線，主要通過曲線的形狀來誘導氣流的流動，同時也通過曲線上的孔的疏密分布來調節氣流。

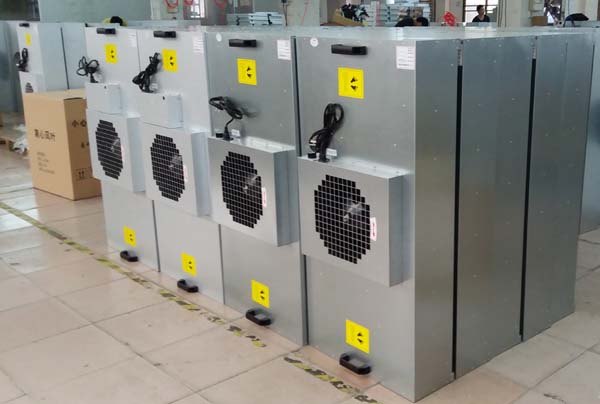

ffu風機過濾機組
g、高效過濾器：FFU所使用的過濾器和潔凈廠房所用的其它過濾器一樣，這里不再贅述。
h、金屬防護網：金屬防護網主要起到對過濾器的保護作用，大部分都防靜電。
i、刀緣：當FFU使用在一些特別的場合時，帶刀緣的FFU可使用液槽密封，從而能滿足高密封性的要求。
j、控制單元：FFU的控制可大致分為多檔開關、連續調節、計算機控制等幾種，同時實現的功能有單臺控 制、分區控制、報警、運行狀態顯示等。
5、FFU風機過濾機組的特點
（1）獨特的低振動、低噪音；
（2）優異的空氣均勻分布性能；
（3）風速自動恒定或有級調節；
（4）先進的機械性能和可靠性；
（5）先進的機械性能和可靠性；
（6）采用不銹鋼或烤漆冷軋板；
（7）可調風速運行，運行成本極低；
（8）采用特殊風道及均風系統設計，噪音低，風速均勻；
（9）重量輕，采用罩入式安裝方式，安裝、維護更為方便；
（10）可實行計算機遠程變壓、變頻、調速控制。
6.FFU風機過濾機組的功能
6.1 對整個潔凈室的某一臺風機起停進行控制，可對某一臺風機的風速進行設置。
6.2 對整個潔凈室的某一臺風機運行狀態進行查詢，如風機的起停狀態，風機的運行風速。
6.3 對整個潔凈室某一組風機起停進行控制，可對某一組風機的風速進行統一設置。
6.4 過載保護功能：當發生過載時，自動遠程報警。
6.5 可對某一組風機數量進行設置
7.FFU風機過濾機組的選擇技巧：FFU風機過濾單元的選擇需要一定的專業技術，并非單一的質量優良就足夠了的，而是各方面的綜合性能符合自身要求才能算是好的。
1、噪音控制。風機一般為幾臺甚至幾十臺并聯使用，當設計時要考慮噪音的疊加，非單向流潔凈室不應大于60dB，單向流、混合流潔凈室不應大于65dB”的要求。因此在選擇風機時最好選擇高性能、壓出式、直驅后徑向葉片風機，這樣可以降低整體噪音。
2、龍骨架的選擇。由于機組是直接安裝在天花板骨架間，為了使過濾器既要更換簡便快捷，又要使風機運行保持平衡，減少安裝失衡的機率。因此一般考慮專業配套的龍骨架。這種龍骨架是采用機械冷軋成特殊幾何形狀(U形)的型鋼，金屬表面根據其環境不同，進行防腐處理(如靜電噴涂、熱冷鍍鋅、環氧等)，可以即保證了與之相似槽鋼的強，又滿足了運行的需求。
3、風機外殼。在選擇風機外殼結構的時候，要考慮的事項很多，因為產品用多了，就要進行消毒，所以要考慮用消毒劑消毒時機器外殼不會產品不好的化學反應;其次要考慮避免風機泄漏和消除運輸與搬運期間帶來的損壞;最后要說下就是使用的環境，這個對風機外殼的使用壽命是很重要的一個環節。因此最好選用不銹鋼或鋁合金的材料作外殼。
4、控制方式的選擇。目前市場上的FFU大多數是采用直流電機、三相多速交流電機和單相多速交流電機。其供電電壓大致有110V、220V、270V、380V四種。所以控制方式主要分為以下幾種：
(1)遙控控制。系統作為計算機控制方式的一種補充，可使用遙控器對每臺風機單元進行控制，與計算機控制方式相輔相成。
(2)、連續速度調節控制。比“多檔開關控制方式”多了一個連續速度調節器，風機轉速連續可。
(3)、計算機控制。使用計算機控制方式，功能先進。采用集散型控制方式，能夠很方便的實現集中監測和控制。實現單臺、多臺及分區控制，可以設置控制系統預留通信接口，與上位機或網絡進行通訊，從而實現遠程通信和管理功能。
(4)、多檔開關控制系統：只包括自帶的一個調速開關和一個電源開關，控制簡單，成本低。但須在現場通過撥擋開關來調節，控制極不方便，且風速可調范圍有限，僅限于幾檔，能耗大、不能平滑調速、沒有反饋信號、不能實現靈活的組群控制等。
